Ako správne zmerať a určiť požadovanú veľkosť hadicovej svorky?

V priemyselných, automobilových, poľnohospodárskych a dokonca aj každodenných domácich aplikáciách, hadicová svorka (tiež známe ako hadicové navijaky alebo svorky) sú základnými komponentmi zabezpečujúcimi utesnenú, bezpečnú a spoľahlivú prevádzku systémov na prenos tekutín alebo plynov. Mnoho netesností a porúch však často pramení z nesprávneho hadicová svorka výber veľkosti.

Prečo je presné meranie dôležité?

Základným princípom pre výber veľkosti hadicovej spony je zabezpečiť, aby požadovaný priemer bol v rámci minimálneho a maximálneho rozsahu upnutia svorky, ideálne v strede tohto rozsahu.

Príliš malý: Svorka sa nedá namontovať alebo utiahnuť, čo vedie k zlyhaniu inštalácie.

Príliš veľké: Aj keď je svorka utiahnutá na maximum, nemôže poskytnúť dostatočný radiálny tlak, čo má za následok slabé tesnenie, úniky tlaku v systéme alebo oddelenie hadice.

Príliš tesné alebo voľné: Aj keď sa môže upnúť, ovplyvňuje to krútiaci moment a rovnomernosť upínacej sily svorky, čo môže spôsobiť lokálne poškodenie hadice alebo dlhodobé zlyhanie napätia.

Správne kroky merania veľkosti hadicovej svorky: Na určenie požadovanej veľkosti hadicovej svorky je potrebné zmerať vonkajší priemer (O.D.) „inštalovanej hadice“. Upozorňujeme, že meraným predmetom je hadica nasadená na armatúru alebo potrubie.

Krok 1: Zmerajte vonkajší priemer (O.D.) nainštalovanej hadice

Toto je najdôležitejší krok.

Potrebné nástroje: Použite veľmi presný nónius alebo meraciu pásku (pre hadice s veľkým priemerom).

Inštalácia hadice: Úplne zasuňte hadicu (napr. gumovú hadicu, silikónovú hadicu) do časti s ostňom armatúry, armatúry alebo potrubia, ktoré chcete upnúť.

Presné meranie: Odmerajte vonkajší priemer hadice v mieste, kde je už nasadená na armatúru a pripravená na hadicovú svorku.

Dôležitá poznámka: Vonkajší priemer hadice sa po nasadení na armatúru zväčší. Tento rozšírený priemer je skutočná veľkosť hadicovej svorky, ktorú potrebuje upnúť. Nikdy nemerajte iba vonkajší priemer hadice v rozmontovanom stave.

Priemerná miera: Odporúča sa merať priemer v dvoch na seba kolmých bodoch na obvode a zobrať priemer, aby sa eliminovalo mierne eliptické skreslenie.

Druhý krok: Výber a prispôsobenie – prispôsobenie rozsahu upínania hadice

Po získaní presného „vonkajšieho priemeru inštalovanej hadice“ je ďalším krokom prispôsobenie špecifikácií hadicovej svorky.

Identifikácia sortimentu: Profesionálne produkty hadicových svoriek budú uvádzať ich „minimálny priemer upínania“ a „maximálny priemer upínania“.

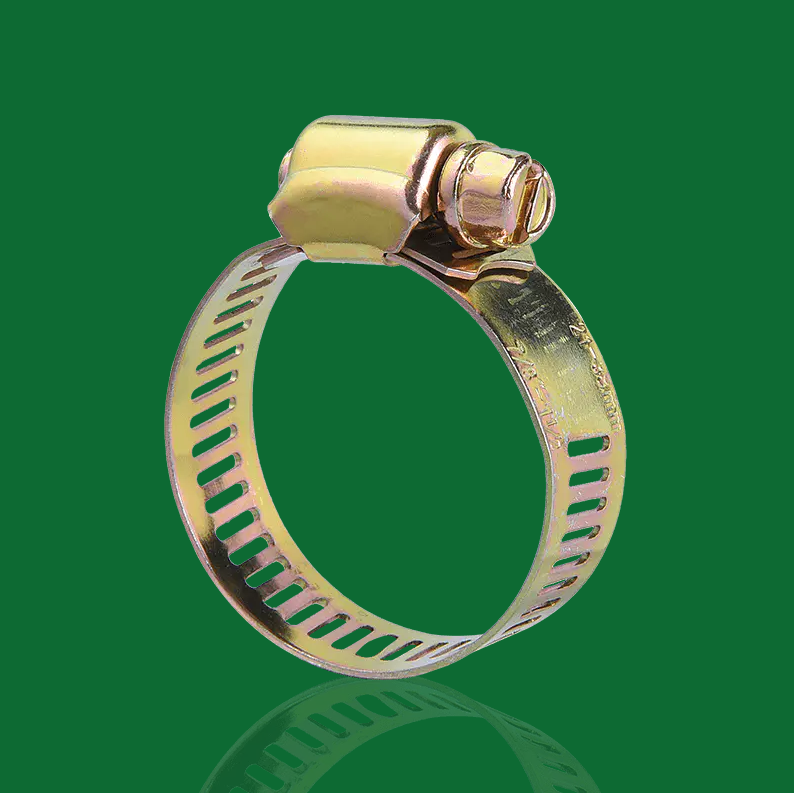

Napríklad: Hadicová svorka šnekového prevodu môže mať špecifikáciu 20 mm - 32 mm.

Princíp zhody: Uistite sa, že vonkajší priemer inštalovanej hadice, ktorý ste namerali, spadá do strednej tretiny zvoleného rozsahu špecifikácií hadicovej spony.

Ak je nameraný priemer 25 mm, ideálna je svorka 20 mm - 32 mm, pretože spadá do stredu a ponecháva dostatočný priestor na nastavenie.

Pokročilý výber: Vzhľadom na aplikačné prostredie a typ hadicovej svorky

Okrem presného merania rozmerov, správne hadicová svorka výber tiež vyžaduje zváženie špecifického aplikačného prostredia a výkonnostných požiadaviek na určenie najvhodnejšieho typu hadicovej svorky:

Prostredie s vysokým tlakom alebo vysokými vibráciami:

Popis: Keď hadicová prípojka musí odolať vysokému vnútornému tlaku alebo keď systém zažíva časté mechanické vibrácie.

Odporúčaný typ hadicovej spony: Hadicové svorky typu T-skrutky by sa mali zvoliť, pretože poskytujú vyššiu a rovnomernejšiu upínaciu silu a zaisťujú spoľahlivé spojenie.

Prostredia s výraznými zmenami teploty:

Popis: Veľké výkyvy prevádzkovej teploty systému môžu spôsobiť výraznú tepelnú expanziu a kontrakciu hadice, čo ovplyvňuje jej tesniaci výkon.

Odporúčaný typ hadicovej spony: Odporúčajú sa hadicové svorky s konštantnou silou. Tieto svorky automaticky kompenzujú zmeny priemeru pomocou vstavaného pružinového mechanizmu, pričom udržiavajú konštantnú upínaciu silu v celom rozsahu teplôt a zabraňujú netesnostiam.

Prostredia vyžadujúce vysokú odolnosť proti korózii:

Popis: Použiteľné v korozívnom prostredí, ako je vlhké prostredie, soľný sprej, morské prostredie alebo kontakt s chemickými médiami.

Odporúčaný typ hadicovej spony: Musia sa použiť hadicové spony z nehrdzavejúcej ocele 316. Poskytujú najvyššiu úroveň odolnosti proti korózii a zabezpečujú, že spojenie zachováva štrukturálnu integritu a funkciu v náročných podmienkach.

Správny výber veľkosti hadicovej svorky je základným kameňom zabezpečenia, aby váš kvapalinový systém fungoval tesný a bezpečný. Ak máte akékoľvek otázky týkajúce sa špecifikácií hadicových svoriek alebo požadujete prispôsobené riešenia, neváhajte kontaktovať náš profesionálny technický tím hadicových svoriek.
