Aký je rozdiel medzi jednoduchými a dvojitými ušnými svorkami?

Jednoušné svorky používajú jedno krimpovacie ucho na rýchle a bezpečné utesnenie na tenkostenných alebo flexibilných hadičkách, zatiaľ čo dvojušné svorky používajú dve uši pre vyššiu upínaciu silu a lepšiu stabilitu pri väčších alebo vysokotlakových aplikáciách. Výber medzi nimi závisí od priemeru hadičky, materiálu, požiadaviek na tlak a od toho, ako trvalé musí byť spojenie.

Čo je to spona na jedno ucho?

Svorka s jedným uchom - nazývaná tiež svorka na jedno ucho alebo svorka v štýle Oetiker - je pás z nehrdzavejúcej ocele s jednou vyvýšenou slučkou alebo "uchom", ktorý je zvlnený pomocou kliešťového nástroja. Po stlačení ucha sa pásik rovnomerne stiahne okolo hadice alebo hadičky, čím sa vytvorí trvalé nepriepustné tesnenie.

Tieto svorky sa bežne používajú v automobilových chladiacich systémoch, palivových potrubiach, lekárskych hadičkách a inštalatérskych aplikáciách, kde je priestor obmedzený a uprednostňuje sa nízkoprofilové spojenie. Hotová svorka sedí takmer v jednej rovine s hadicou, vďaka čomu je ideálna pre tesné inštalácie.

Typické špecifikácie

• Rozsah priemerov: typicky 8 mm až 32 mm
• Šírka pásma: zvyčajne 7 mm až 8 mm
• Materiál: nehrdzavejúca oceľ série 300 vo väčšine štandardných verzií
• Inštalácia: vyžaduje špeciálnu ušnú svorku alebo krimpovací nástroj


Čo je a Dvojitá spona na ucho ?

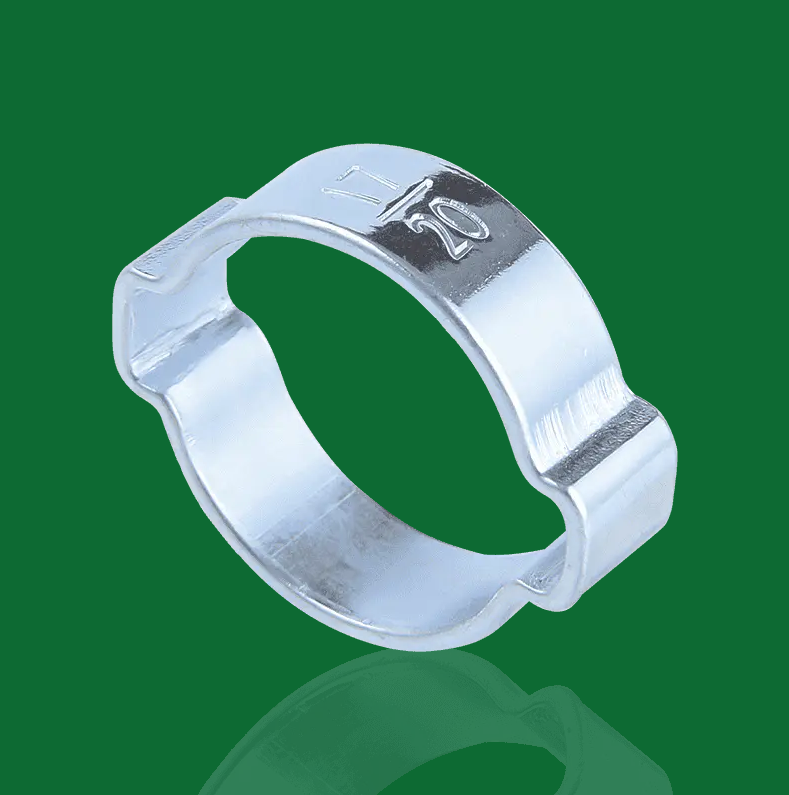

Dvojitá svorka na uši má dve vyvýšené uši umiestnené symetricky pozdĺž pásky. Obe uši sa pri inštalácii krimpujú súčasne alebo postupne. Dvojbodová kompresia rozdeľuje upínaciu silu rovnomernejšie na širšiu oblasť, čo je obzvlášť dôležité pre hadičky s väčším priemerom alebo tuhšie materiály hadíc.

Dvojité ušné svorky sa často používajú v aplikáciách topánok nápravy s konštantnou rýchlosťou (CV), vzduchových kanálov a priemyselných hadíc, kde vyšší krútiaci moment alebo odolnosť voči vibráciám sa vyžaduje. Sú schopné zvládnuť priemery hadíc, ktoré by boli nevhodné pre dizajn s jedným uchom.

Typické špecifikácie

• Rozsah priemerov: typicky 20 mm až 80 mm a ďalej
• Šírka pásma: zvyčajne 7 mm až 13 mm
• Materiál: nehrdzavejúca oceľ alebo pozinkovaná uhlíková oceľ
• Inštalácia: vyžaduje krimpovací nástroj so širokou čeľusťou alebo dvojitým uchom

Porovnanie vedľa seba

Nižšie uvedená tabuľka sumarizuje najdôležitejšie rozdiely medzi jednoduchými a dvojitými ušnými svorkami v rámci kľúčových faktorov výkonu a použitia.

Ako sa upínacia sila líši medzi týmito dvoma dizajnmi

Keď je zalisovaná svorka na jedno ucho, celé napätie v páse pochádza z jedného bodu. Pás musí byť navrhnutý tak, aby toto napätie prenášal rovnomerne po celom obvode hadice. Funguje to spoľahlivo pre hadičky s menším priemerom (zvyčajne pod 25 mm), kde je pás dostatočne krátky na to, aby tlak zostal konzistentný okolo celého tesnenia.

Pri väčších priemeroch môže mať jediný bod napätia za následok nerovnomerné utesnenie – jedna strana pásky môže tlačiť silnejšie ako druhá. Dvojité ušné svorky riešia tento problém rozdelením upínacej činnosti na dva symetrické kontaktné body, čo výrazne znižuje riziko netesností spôsobených nerovnomerným rozložením tlaku. Pre aplikácie s priemerom nad približne 30 mm sú konštrukcie s dvojitým uchom všeobecne spoľahlivejšou voľbou.

Proces inštalácie a nástroje

Oba typy svoriek vyžadujú špeciálny lisovací nástroj – štandardné kliešte na hadicové svorky nevytvoria spoľahlivé tesnenie. Nástroje sa však líšia geometriou čeľustí.

Inštalácia svorky na jedno ucho

1. Pred pripojením armatúry nasuňte otvorenú svorku cez hadicu.
2. Hadicu úplne zatlačte na nástavec alebo vsuvku.
3. Ucho umiestnite nad stred upevňovacej drážky kovania.
4. Úplne stlačte ucho kliešťami s úzkou čeľusťou, kým sa čeľuste nezatvoria.
5. Skontrolujte, či je ucho úplne sklopené bez viditeľnej medzery medzi nohami.

Inštalácia dvojitej svorky na ucho

1. Pred montážou nasuňte otvorenú svorku cez hadicu alebo návlek.
2. Nasaďte komponent úplne na hriadeľ alebo armatúru.
3. Vycentrujte svorku nad tesniacim okrajom alebo drážkou.
4. Na stlačenie oboch uší súčasne alebo po jednom použite nástroj na krimpovanie so širokou čeľusťou alebo dvojitým uchom.
5. Skontrolujte, či sú obe uši úplne zvlnené a či pásik sedí rovno na povrchu.

Po odstránení by sa ani jeden typ svorky nemal znovu použiť. Správnou metódou odstránenia je rezanie pásky; pokus o vypáčenie alebo uvoľnenie zvlneného ucha oslabuje kov a ohrozuje integritu svorky.

Bežné aplikačné scenáre

Kde objímky na jedno ucho Excel

• Vedenie automobilového paliva a chladiacej kvapaliny: hadice s malým priemerom (zvyčajne 8–16 mm), kde je priestor medzi komponentmi minimálny
• Lekárske a laboratórne hadičky: čisté, nízkoprofilové tesnenie potrebné pre silikónové alebo PVC hadičky
• Bytové inštalatérske práce: Krimpovacie krúžky PEX (súvisiaci dizajn s jedným uchom) používané na 1/2" a 3/4" vodovodných potrubiach
• Spotrebič a odvodnenie HVAC: hadice na odvod kondenzátu tam, kde je prítomný nízky tlak

Kde Dvojitá spona na uchos Sú preferované

• Čeľuste nápravy CV: najbežnejšia aplikácia na dvojité ucho; topánky sú veľké, flexibilné a podliehajú neustálemu otáčaniu a ohýbaniu
• Hadice turbodúchadla a medzichladiča: silikónové hadice väčšieho priemeru s miernym plniacim tlakom
• Priemyselné pneumatické a hydraulické hadice: kde sú významné vibrácie alebo tepelné cykly
• Poľnohospodárska a stavebná technika: väčšie hadicové zostavy vystavené drsným vonkajším podmienkam

Úvahy o materiáli a korózii

Oba typy svoriek sú dostupné z nehrdzavejúcej ocele (najčastejšie triedy 304 alebo 316) a uhlíkovej ocele s pozinkovaním. Pre aplikácie vystavené vlhkosti, soli alebo chemikáliám, dôrazne sa odporúča nerezová oceľ —pozinkované verzie môžu začať vykazovať koróziu v priebehu 12–24 mesiacov vo vonkajšom alebo morskom prostredí.

Nerezová oceľ 316 poskytuje lepšiu odolnosť voči chloridovým prostrediam (ako je námorné alebo pobrežné použitie) v porovnaní s bežnejšou triedou 304. Pre väčšinu všeobecných automobilových a inštalatérskych aplikácií je nehrdzavejúca 304 primeraná a dostupnejšia.

Ako si vybrať správnu svorku pre vašu aplikáciu

Na výber medzi dvoma návrhmi použite nasledujúce rozhodovacie body:

• Priemer hadice pod 25 mm: obyčajne postačuje jedna svorka na ucho a je jednoduchšia na inštaláciu v stiesnených priestoroch
• Priemer hadice nad 30 mm: vyberte si dvojitú ušnú svorku pre rovnomernejšie rozloženie tlaku
• Prostredie s vysokými vibráciami: dvojité ucho poskytuje lepšiu odolnosť proti únave vďaka vyváženej upínacej záťaži
• Veľmi obmedzená radiálna vôľa: môže byť potrebný spodný profil po krimpovaní jedného ucha
• Pevný alebo hrubostenný materiál hadice: dvojitá svorka na ucho poskytuje väčšiu upínaciu silu potrebnú na úplné stlačenie materiálu
• Špecifikácia výmeny OEM: vždy sa zhoduje s typom svorky špecifikovaným výrobcom, aby sa zachovala správna geometria tesnenia

Pri výmene svorky na existujúcej zostave je najbezpečnejším prístupom presne zodpovedať pôvodnému typu svorky, veľkosti a materiálu. Nahradenie iného dizajnu – dokonca aj takého, ktorý sa zdá byť vhodný – môže mať za následok nedostatočnú tesniacu silu alebo nemožnosť správneho dosadnutia na upevňovaciu drážku kovania.
